ContáctanosDescripción general del producto

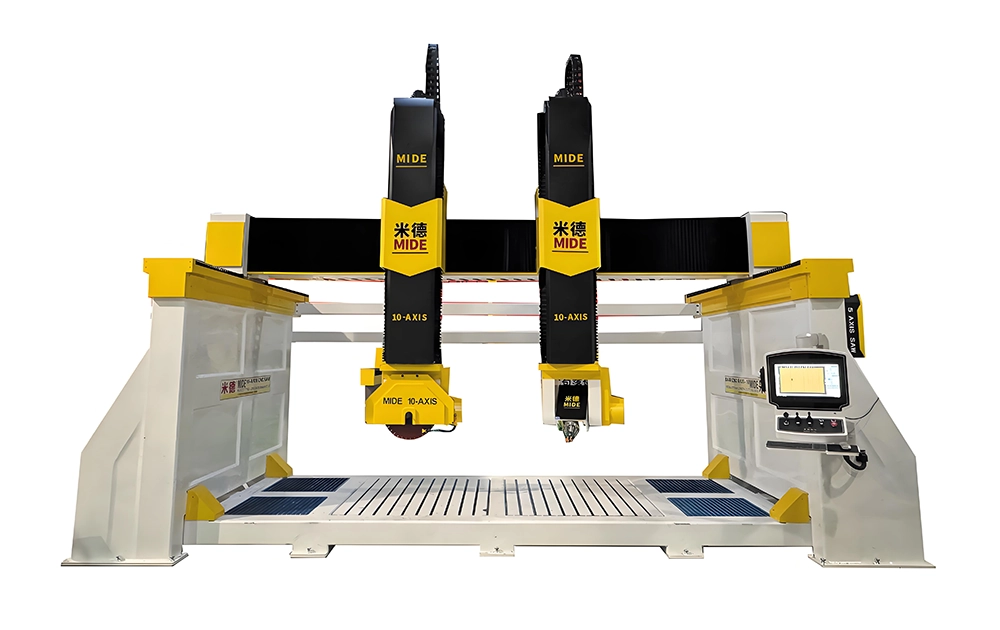

La máquina CNC de grabado en piedra de 6 ejes Midecnc es una solución de alto rendimiento desarrollada para la fabricación avanzada de piedra, que combina corte con sierra, perfilado y grabado 3D completo en un solo sistema integrado.
La máquina está equipada con una configuración de doble cabezal (husillo de sierra + husillo de grabado de alta velocidad) y un sistema de control CNC de 6 ejes totalmente coordinado, lo que permite realizar tanto cortes de alta carga como operaciones de tallado multidimensional complejo. Esto permite el procesamiento eficiente de piezas de piedra de tamaño medio a grande con geometrías complejas y altos requisitos de precisión.
La máquina admite interpolación continua de múltiples ejes, lo que permite transiciones suaves entre diferentes ángulos de corte y superficies curvas. Esto la hace especialmente adecuada para el mecanizado 3D real, incluidos relieves complejos, estructuras cilíndricas y formas irregulares que no pueden lograrse con máquinas convencionales de 3 o 4 ejes.
Diseñado con una estructura mecánica rígida y componentes de grado industrial, el equipo garantiza un funcionamiento estable, precisión constante y una larga vida útil incluso en condiciones de trabajo exigentes.
Con modos de operación flexibles, los usuarios pueden elegir entre:
- Procesamiento simultáneo de doble cabezal para mayor productividad
- Operación independiente de las funciones de corte o grabado
- Cambio fluido entre corte grueso y detalles finos
Esta máquina se utiliza ampliamente en aplicaciones de procesamiento de piedra de alta gama, incluyendo decoración arquitectónica, tallado artístico, fabricación de columnas y productos de piedra personalizados, ofreciendo una solución ideal para fabricantes que buscan eficiencia y precisión.
Funciones principales
- Corte con hoja de sierra
- Perfilado de contornos
- Grabado 3D de alta velocidad
- Tallado rotativo (procesamiento cilíndrico)
- Mecanizado de superficies complejas
Características de la máquina
Sistema de procesamiento de doble cabezal
Integra un husillo de corte y un husillo de grabado, permitiendo tanto el mecanizado en bruto como el detallado de precisión en una sola configuración.
Control CNC completo de 6 ejes
Admite movimiento continuo multiaxial y multidireccional para geometrías 3D complejas y superficies curvas.
Rendimiento de grabado de alta velocidad
La velocidad del husillo de hasta 24.000 rpm garantiza acabados suaves y grabados de alto detalle.
Capacidad de corte de alta resistencia
Admite discos de sierra de gran diámetro para el corte eficiente de materiales de piedra gruesos y duros.
Modos de procesamiento flexibles
Permite el funcionamiento simultáneo de doble cabezal o el uso independiente de cada husillo según los requisitos de producción.
Estructura de máquina robusta
Diseñada para el procesamiento de piedra de gran formato con alta rigidez y estabilidad a largo plazo.
Especificaciones técnicas
Parámetros de la máquina
| Categoría | Elemento | Parámetro |
|---|---|---|
| Recorrido de la máquina | Recorrido del eje X | 3500 mm |
| Recorrido de la máquina | Recorrido del eje Y | 2200 mm |
| Recorrido de la máquina | Recorrido del eje Z | 1600 mm |
| Recorrido de la máquina | Rotación del eje A | 0–180° (Automatic) |
| Recorrido de la máquina | Rotación del eje C | ±365° |
| Recorrido de la máquina | Dimensiones generales | 7100 × 3500 × 6800 mm |
| Configuración general | Potencia del husillo de la hoja de sierra | 25 kW (refrigerado por agua) |
| Configuración general | Velocidad del husillo de la hoja de sierra | 0–10,000 rpm |
| Configuración general | Tipo de husillo de la hoja de sierra | BT40 |
| Configuración general | Potencia del husillo de grabado | 15 kW (refrigerado por agua) |
| Configuración general | Velocidad del husillo de grabado | 0–24,000 rpm |
| Configuración general | Tipo de husillo de grabado | ER32 |
| Configuración general | Tamaño de la hoja de sierra | Ø300–700 mm |
| Configuración general | Tamaño de la mesa de trabajo | 3000 × 2000 mm |
| Configuración general | Función de ajuste de herramienta | Opcional |
| Configuración de funciones | Potencia total | 55 kW |
| Configuración de funciones | Peso total | 12,000 kg |
Aplicaciones
- Tallado de mármol y granito

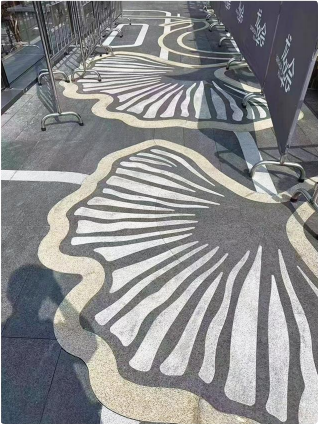

- Piedra decorativa arquitectónica
- Columnas romanas y capiteles

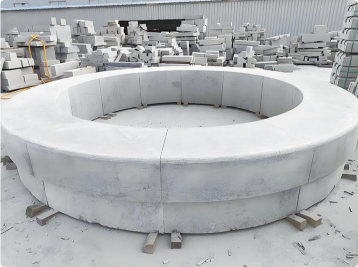

- Columnas espirales y estructuras cilíndricas

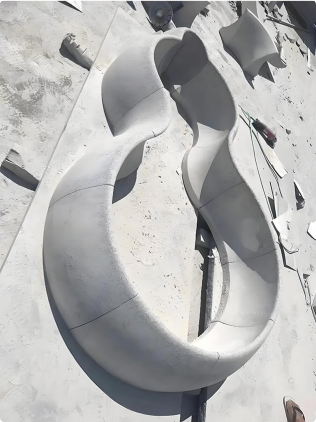

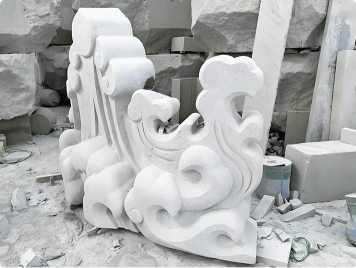

- Esculturas y relieves en piedra

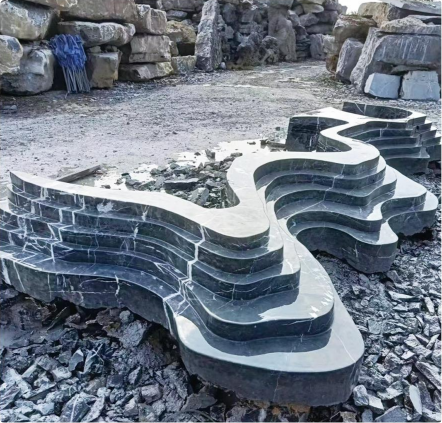

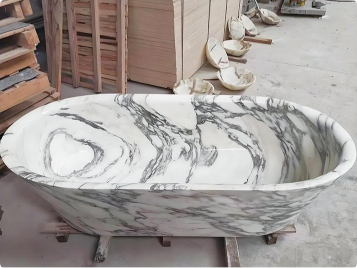

- Productos de piedra irregulares personalizados
Preguntas frecuentes (FAQ)
P: ¿Qué materiales puede procesar esta máquina?
R: Adecuado para granito, mármol, cuarzo, piedra artificial y otros materiales duros.
P: ¿Cuál es la ventaja de un sistema CNC de 6 ejes?
R: Permite el mecanizado continuo multiángulo, posibilitando tallado 3D real y procesamiento de superficies complejas.
P: ¿La máquina puede realizar tanto corte como grabado?
R: Sí, el diseño de doble cabezal permite ambas operaciones en una sola máquina.
P: ¿Cuál es el tamaño de hoja de sierra compatible?
R: La máquina admite hojas de sierra de Ø300 mm a Ø700 mm.
P: ¿Está disponible la personalización?
R: Sí, la configuración de la máquina y el tamaño de trabajo se pueden personalizar según los requisitos.
